Portal-Bearbeitungszentrum zur Graphitbearbeitung

mit Werkzeug- und Werkstückwechsler

Baujahr 1998

Technische Daten:

Heidenhain-Atek-Steuerung HS plus

elektronisches Handbedienpult

Verfahrbereich X/Y/Z 500 x 400 x 350 mm

Antriebsleistung  10 kW

Drehmoment 13 Nm

Werkzeugaufnahme HSK E40

Drehzahl  42.000 U/min.

Vorschub 20.000 mm/min.

Eilgang 22 m/min.

Tischaufspannfläche 550 x 450 mm

Ausstattung:

Werkzeugwechsler - 30-fach Tellermagazin

Werkstückwechsler - Erowa-Automation - 50 Stationen

Spindel-Kühlaggregat

Filteranlage - Fläche 13 m², 8 Elemente

Minimalmengenschmierung

Kühler für Schaltschrank

Komplett geschlossene Kabine

Heidenhain infrarot 3D-Messsystem zur Lagevermessung

Blum-Laser zur Vermessung der Werkzeuge

Zubehör:

Werkstückaufnahmen für Erowa-Wechsler, ca. 40 Stck.

Erowa-Spannsystem auf Maschinentisch

Maschinenschraubstock

Aufspannplatte mit Systembohrungen

Maschinendaten:

Maschinengewicht ca. 4,5 to.

Platzbedarf LxBxH ca. 2.800 x 2.200 x 2.400 mm

Die Maschine ist in einem guten Zustand und kann unter Strom und Span besichtigt werden.

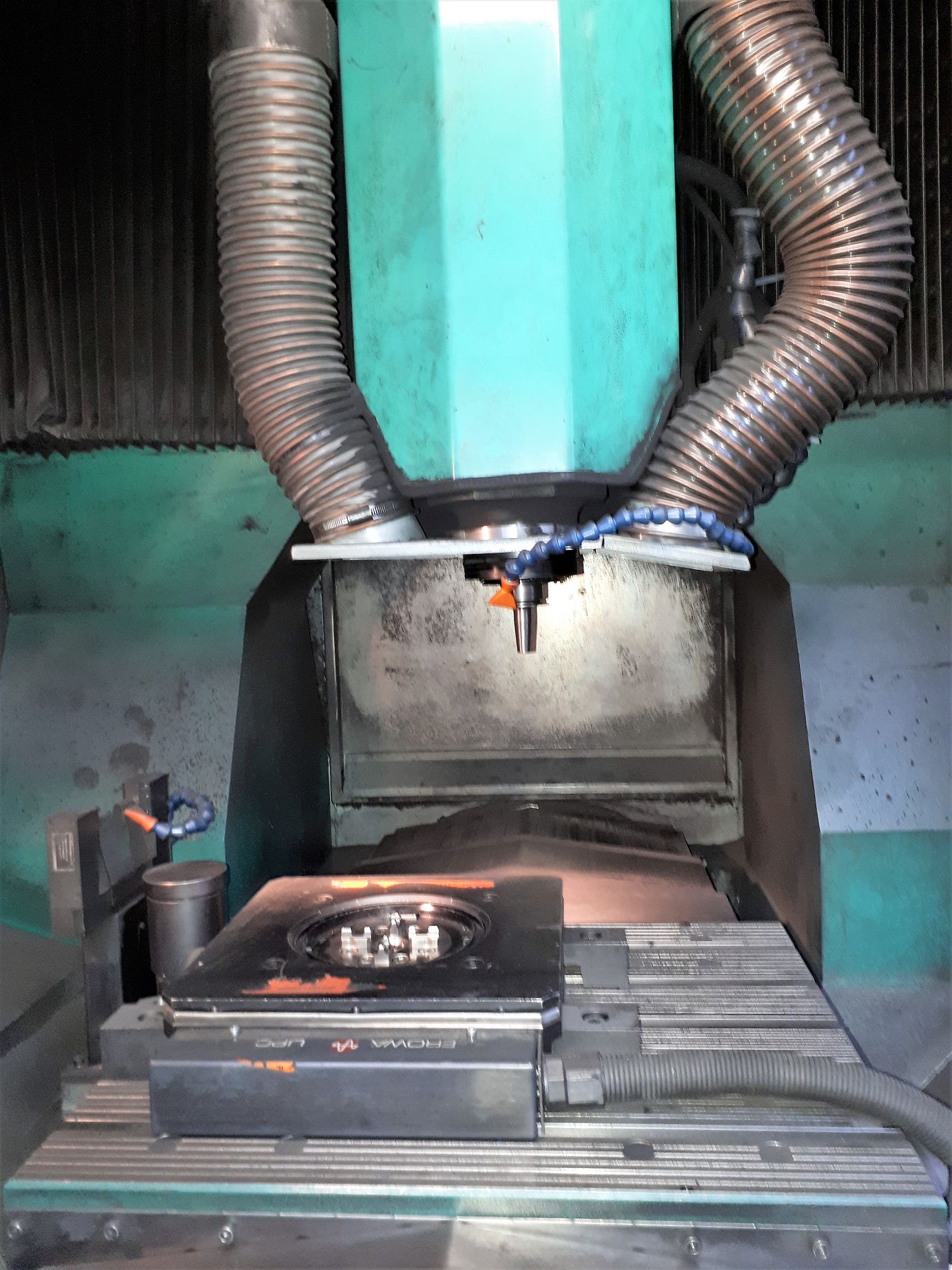

Arbeitsraum:

Step-Tec HSC-Spindel, Werkzeugmesssystem (li.), Erowa-Werkstückspannsystem, Absaugung

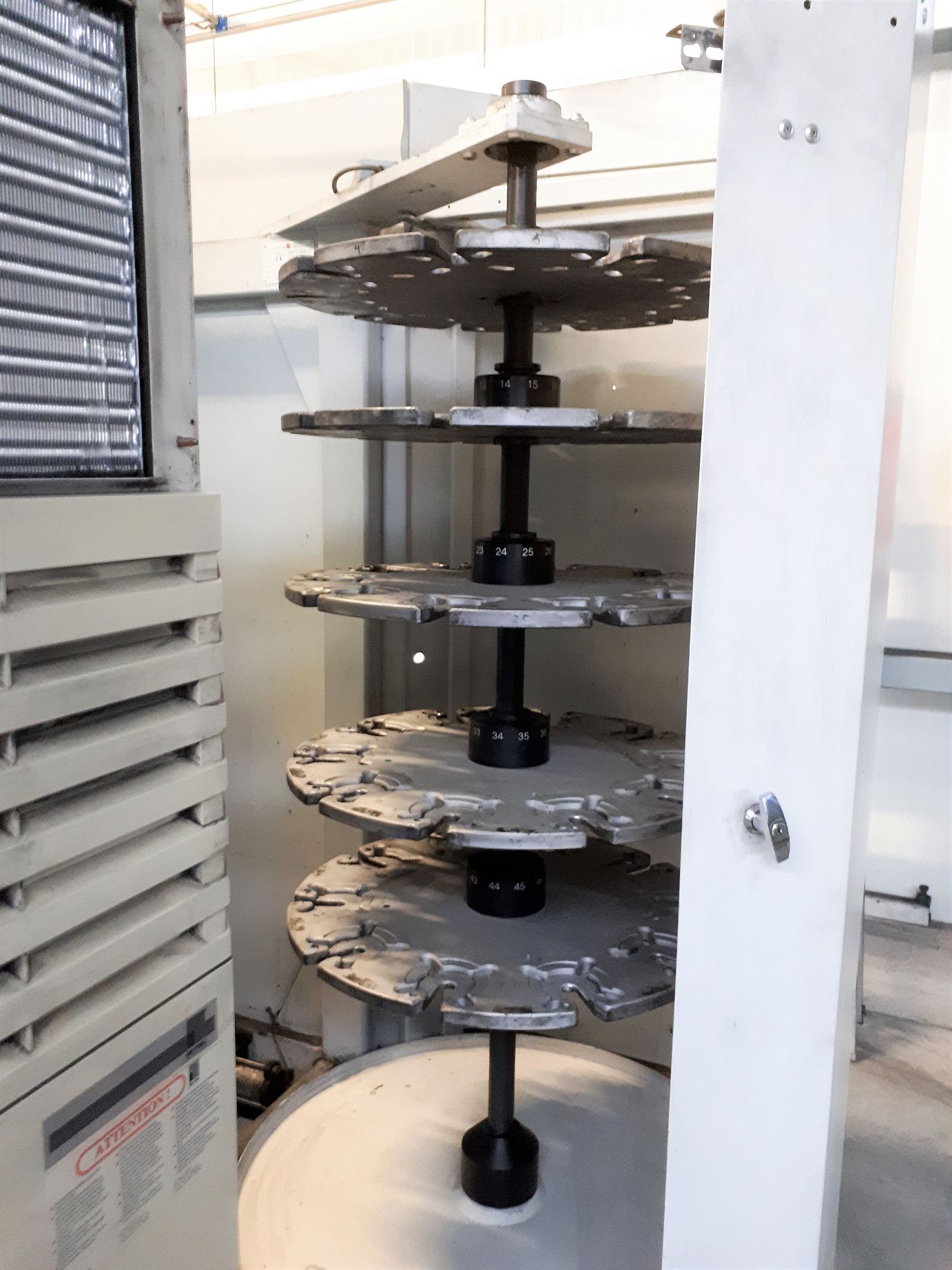

Werkstückmagazin:

Erowa-Automation, 50 Stationen

Werkzeugwechsler:

Tellermagazin (von oben), 30 Plätze

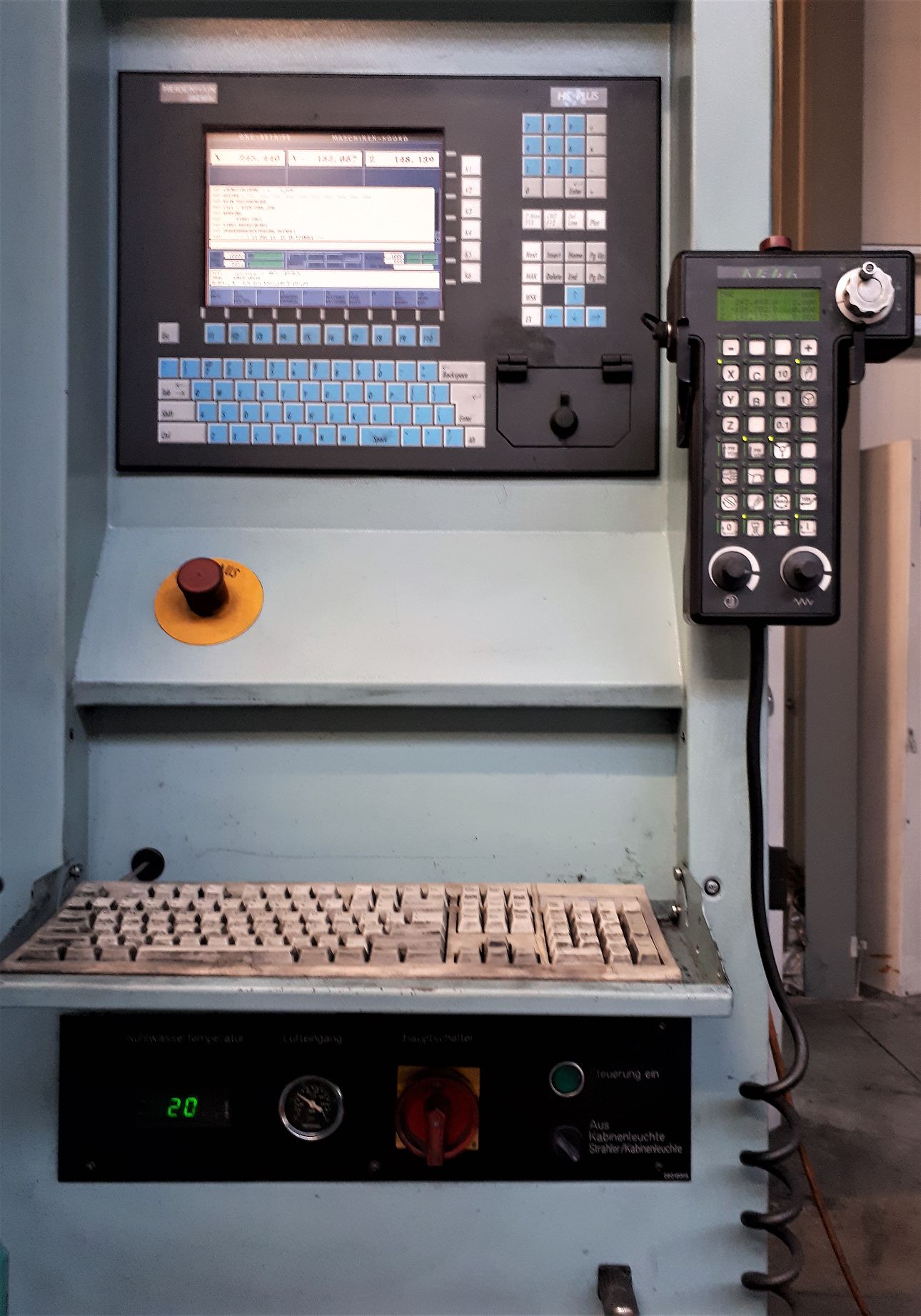

Steuerung:

Heidenhain-Atek mit elektr. Handbedienpult und TFT-Bildschirm

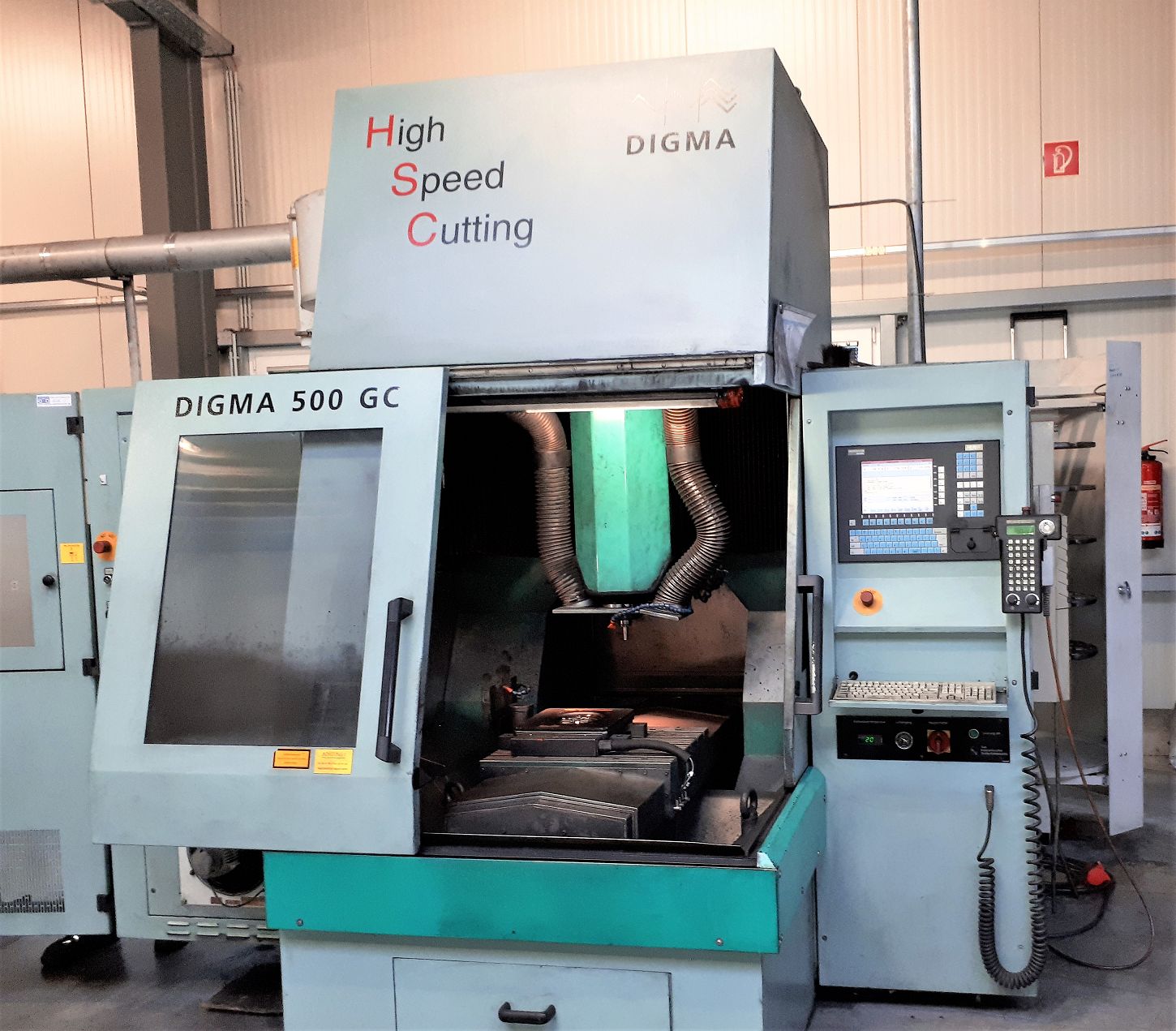

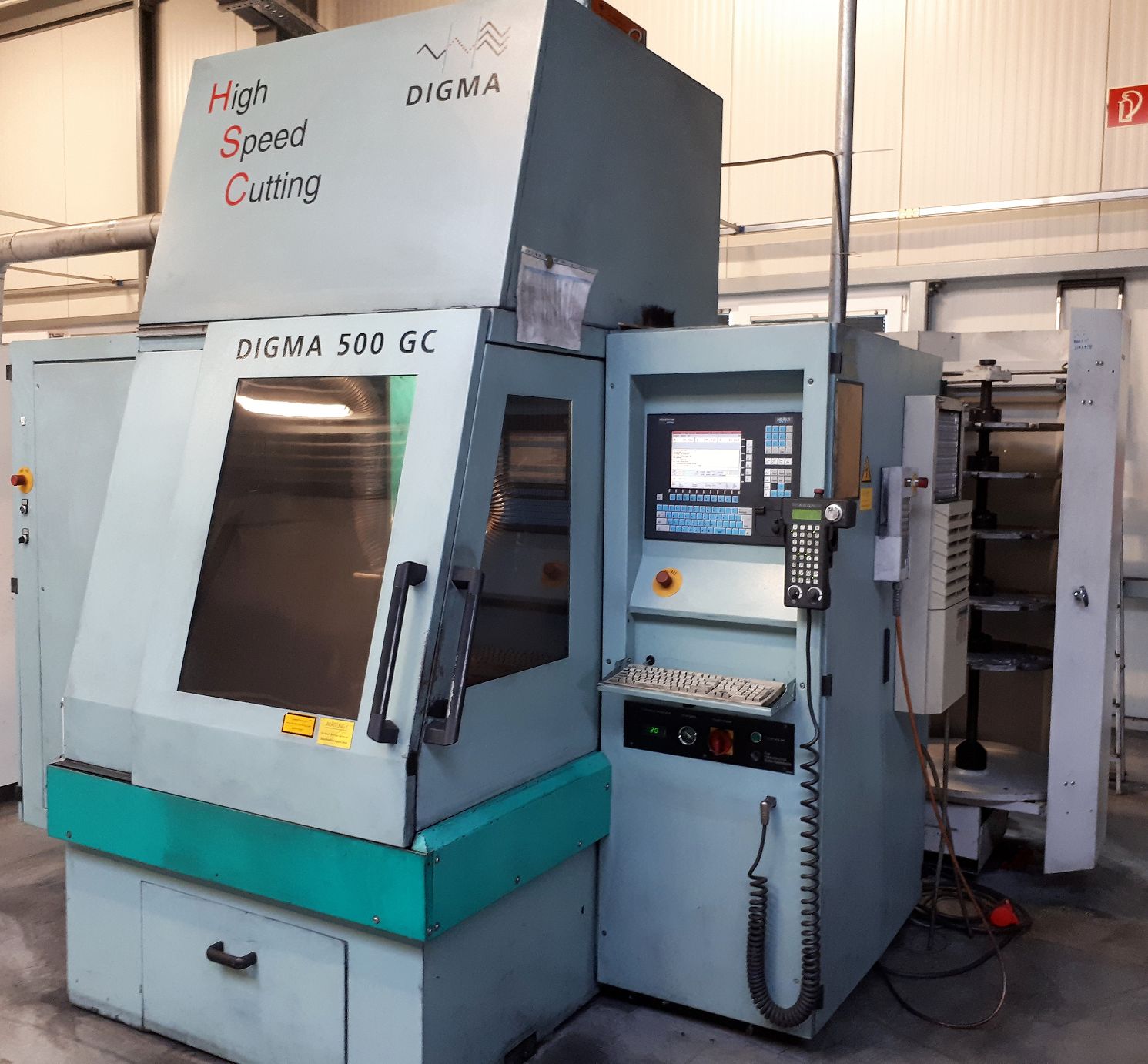

Systemansicht:

Maschine mit Steuerung und Werkstückmagazin (im rechten Rückraum)
